液氮深冷係統-液氮低溫反應釜

產品詳情

在當今製藥工業(ye) 的特種化學品和活性成分的生產(chan) 當中，越來越需要在極低溫度下進行合成、結晶及其他單元的操作。其中，可靠的反應釜快速冷卻設備是其中不可缺少的裝備。如果是低於(yu) -60℃的深冷反應，就得需要通過液氮來實現。

所以，使用液氮深冷係統——LNCS（Liquid nitrogen cryogenic system）是必部可少的深冷反應工具。

利用液氮(LN)作為(wei) 冷卻劑，係統能快速被降溫至極低溫度，低溫液體(ti) 冷卻係統在-120°C (-248ºF)下也是可靠、安全有效的。

   以往使用液氮直通入反應釜的內(nei) 盤管的降溫辦法，是化工試驗常用的辦法，也是看似有效的利用液氮的控溫方式，但是這種其實也是大量浪費液氮，浪費能耗的最直接方式。液氮是可以直接通入反應釜的內(nei) 部盤管為(wei) 反應釜降溫，但是受到換熱麵積和內(nei) 部結構的局限性，使得換熱過程在釜內(nei) 難以精確進行，溫度精度難以控製，而且液氮本身溫度極低，這樣使用，會(hui) 浪費大量液氮。

在使用超低溫液氮直接通入反應釜降溫時，由於(yu) 液氮存在物理學上的相對炙熱的表麵會(hui) 使得液滴暫時不能吸收更多的熱量，減慢了液氮汽化速度，因此通入循環管路的液氮理論上可以維持30秒液態不汽化，這就是萊頓弗羅斯特效應。液氮在換熱時始終是大量的氣液混合的狀態，反應釜內(nei) 部盤管有大量延遲的汽化吸熱阻隔，阻隔換熱；而液氮入口端又需要持續不斷的通入液氮，導致整個(ge) 係統的大部分液氮實際上浪費在了盤管過程中。如果在進液端控製液氮流量和汽化量進入盤管的話，整個(ge) 反應釜就很難達到快速穩定控溫的目的。



班德BD-CN50液氮低溫機組-液氮低溫反應釜是以液氮作為(wei) 製冷源，通過將液氮的冷量傳(chuan) 導至冷媒，冷媒通過循環係統冷卻/恒溫反應釜，當冷媒達到設定溫度時啟動低溫循環泵通過管道輸送至反應釜，對反應釜實施降溫、恒溫。冷媒屬於(yu) 循環介質，無需二次添加。整個(ge) 工藝流程實現全自動化運行。（反應釜內(nei) 部加裝有溫度傳(chuan) 感器，實現超溫係統緊急停止。）



使用BD-CN50液氮低溫機組-液氮低溫反應釜的優(you) 勢有:

1 利用液氮製冷，精確控溫，控溫範圍廣，最低溫區可至-120℃

2靈活性高，易於(yu) 設定或修改目標溫度

3整套係統可設定全自動操作，工藝重複性好，係統可以全麵地記錄過程參數

4利用液氮與(yu) 冷媒配合降溫，經濟高效，成本低，更少損耗，液氮利用率>90%，

5整套係統為(wei) 液氮供液循環係統集成，無噪音汙染。

6冷卻係統可方便於(yu) 反應裝置接駁



我們(men) 提供一係列標準化產(chan) 品可供您選擇(具有5、20、50、100千瓦製冷力的低溫機組產(chan) 品)。如標準範圍內(nei) 的產(chan) 品不適合您的需求，我們(men) 還可根據您的具體(ti) 需求，定製產(chan) 品。

一、產(chan) 品簡介

BD-CN50液氮深冷係統-液氮低溫反應釜是針對特定容積/型號的反應釜進行持續降溫的專(zhuan) 業(ye) 超低溫設備，能夠快速穩定精準降溫並控製反應容器在超低溫環境下運行。液氮深冷係統設計的BD-A50型可編程智能液氮低溫機組係統控製所有組件運行。液氮深冷係統-液氮低溫反應釜主要由液氮低溫反應釜主機，特定容積的換熱容器，防爆低溫輸送泵，防爆攪拌電機，液氮換熱器，低溫球閥，不鏽鋼軟管，液氮儲(chu) 罐,可編程控製係統等組成。

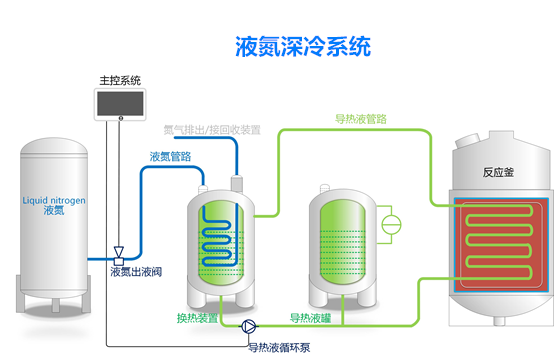

二、係統圖：





三、技術指標和特點

主要技術指標:

●換熱容器溫度控製範圍：室溫～-50℃；（其他溫度可定製）

●控溫精度：降溫、恒溫≤±1℃；

●泵口控溫精度：≤±1℃；

●溫度顯示分變精度：0.1℃；

●降溫速率：室溫~-20℃（低於(yu) 50min）；

●安全保護裝置：包括超溫、漏電、過載、超壓保護等；

●控製係統的實驗數據可以備份、保存、可編程控製，可上位機控製，試驗溫度曲線可以記錄並自動存儲(chu) ；

●控溫方式：智能化控製；

●配電規格：380V/50Hz；

●可提供50KW /100KW /200KW製冷功率

●整機功耗: 4.5KW

主要特點

●整個(ge) 內(nei) 外箱體(ti) 均由不鏽鋼製成，受力部件特別加固

●特製保溫層，有效阻隔箱體(ti) 內(nei) 外冷熱交換

●箱體(ti) 底部裝備特製腳輪，方便箱體(ti) 移動且不損傷(shang) 地麵

●具備聯網功能，可實現多機互聯，集中監控，方便管理

●多種箱體(ti) 形式及容積，方便用戶選擇，也可按用戶要求定製

●人性化的微機操作界麵，方便用戶使用



四、設備安裝說明-硬件設備連接與(yu) 運行

1、連接液氮容器和主機係統

2、係統連接和備件接駁

3、連接電源線係統

4、係統試運行



五、控製軟件操作說明

  液氮深冷係統-液氮低溫反應釜控製軟件由初始畫麵、監控畫麵、係統設置、實時曲線、數據導出五個(ge) 模塊組成，下麵分別給以詳細說明。

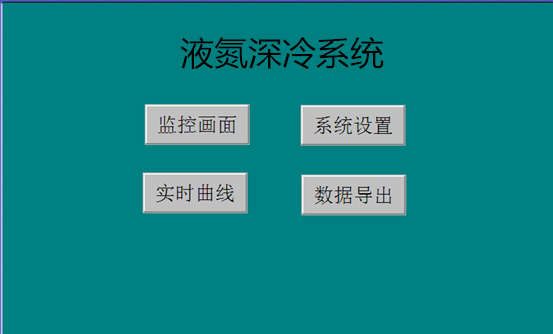

  1、初始畫麵





打開電源，係統進入初始畫麵，點擊選擇設置模塊。

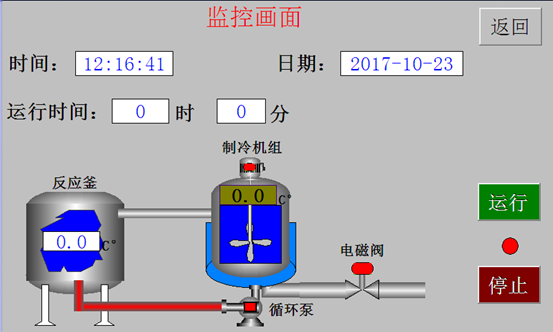

2、監控畫麵模塊





 監控模塊實時監控製冷機組的溫度數據、反應釜的溫度數據、係統運行的時間、循環泵的工作狀態等重要數據。

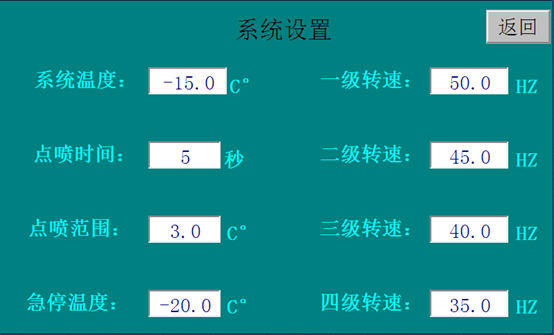

5、係統設置模塊



係統設置是係統運行的核心，它根據用戶的需要來任意設定。可設置係統溫度、緊急停止溫度。循環泵轉速。

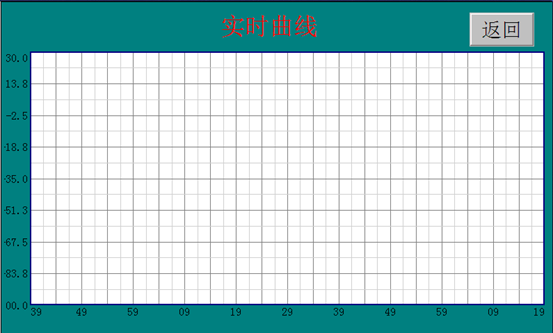

4、實時曲線

係統根據用戶設定，在運行過程中生成一幅控溫曲線圖以供用戶參考。如下圖所示：

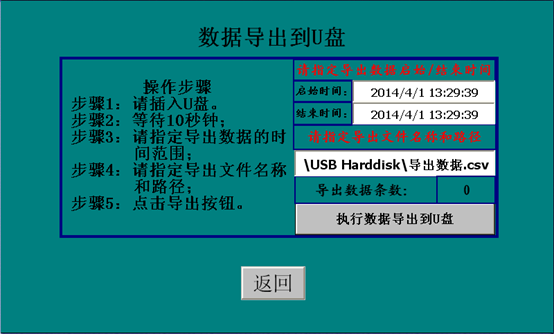

5,數據導出模塊

   用戶如果需要對曆史運行的數據導出以便查看，可以把U盤插入觸摸屏背麵的USB口上，然後進入數據導出畫麵，設定需要導出的那一段時間（起始時間和結束時間）的數據。然後點擊執行導出數據到U盤的按鈕，即可以把數據導出到U盤。用EXCELL軟件進行打開和查看。
